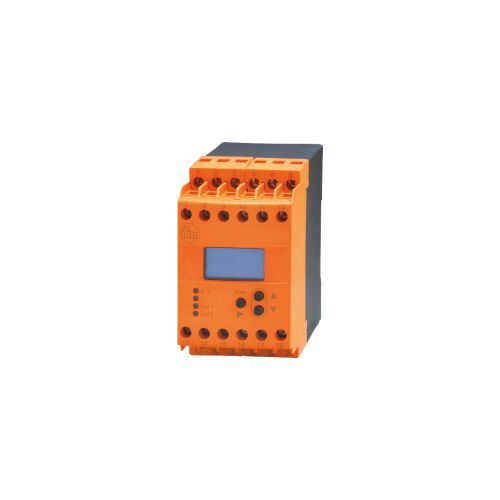

DD2503 MONITOR/FR-1 /110-240VAC/DC
- İFM
- DD2503 MONITOR/FR-1 /110-240VAC/DC
- Frekansı, hızı ve dönüş hızını saptamak için
- Aşırı hız veya düşük hızın güvenilir izlemesi
- Programlama düğmeleri ile anahtar noktalarının kolay ayarlanması
- Programlama ve gerçek değer göstergesi için net okunabilir, aydınlık OLED ekranı
- Röle ve transistör devre çıkışları ve ek analog çıkış ile
Uygulama
Uygulama
frekans için mikroişlemcili pals değerlendirme sistemi; dönüş hızı; hız; palslar ve makina çevrimleri
Elektriksel özellikleri
Nominal gerilim AC [V]
110...240
Nominal gerilim DC [V]
27
Nominal gerilim toleransı [%]
< 10
Nominal gerilim toleransı 2 [%]
20...10
Nominal frekans AC [Hz]
50...60
Güç tüketimi [W]
3
Yardımcı sensör beslemesi DC [V]
19,6...27,7; (SELV, ≤ 15 mA)
Girişler / Çıkışlar
Giriş ve çıkış sayısı
Analog çıkışların sayısı: 1; Röle çıkışlarının sayısı: 2
Çıkışlar
Röle çıkışlarının sayısı
2
Kontak akımı
6 A (250 V AC); B300, R300
Analog çıkışların sayısı
1
Analog akım çıkışı [mA]
4...20
Maks. Yük [Ω]
500
İzleme aralığı
Algılama aralığı ayarlanabilir
hayır
Ölçüm / ayar aralığı
Ayar aralığı Hz [Hz]
0,1...1000
Ayar aralığı [Imp/min]
1...60000
Çalışma Koşulları
Çalışma sıcaklığı [°C]
-40...60
Depolama sıcaklığı [°C]
-40...85
Maksimum bağıl nem [%]
80; (40 °C: 50 %)
Koruma
IP 50
Koruma sınıfları
IP 20
Testler / Onaylar
EMC
EN 61010
2011
EMV 89/336/EWG
EN 61000-6-2
2005
EN 61000-6-4
2007
Mekanik özellikleri
Ağırlık [g]
381,5
Gövde
DIN raya montaj için gövde
Boyutlar [mm]
78 x 45 x 124,7
Malzemeler
Plastik
Gösterge / Kontroller
Gösterge
Anahtarlama durumu
LED, yeşil
OLED-Gösterge, 128 x 64 kendinden ışıklı
Açıklamalar
Açıklamalar
Aşırı gerilim sınıfı II; kirlilik sınıfı 2
Elektriksel bağlantı
çift-sıra klemens: 2 x ...2,5 mm²; AWG 14
