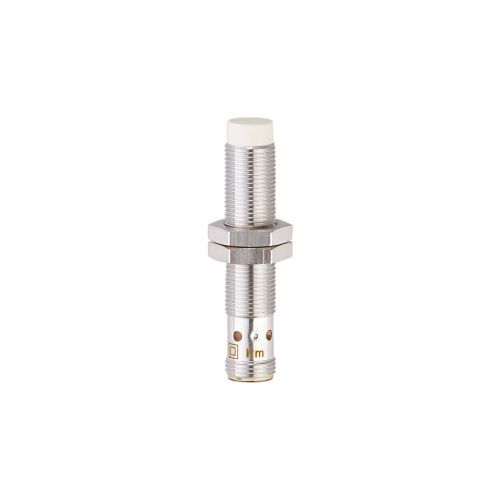

IF5811 IFK3007-BPKG/US-104 İndüktif sensör
- İfm
- IF5811 IFK3007-BPKG/US-104 İndüktif sensör
-
Elektriksel özellikleri
Çalışma gerilimi [V]
10...30 DC
Akım tüketimi [mA]
< 10
Koruma sınıfı
II
Ters polarite koruması
evet
Çıkışlar
Elektriksel yapı
PNP
Çıkış fonksiyonu
normalde açık
Maks. anahtarlama çıkışı gerilim düşmesi DC [V]
2,5
Yük akımı (Sürekli) DC [mA]
200
Anahtarlama frekansı DC [Hz]
700
Kısa devre koruması
evet
Aşırı yük koruması
evet
İzleme aralığı
Algılama mesafesi [mm]
7
Gerçek algılama mesafesi (Sr) [mm]
7 ± 10 %
Çalışma aralığı [mm]
0...5,67
Arttırılmış algılama mesafesi
evet
Doğruluk / sapma
Düzeltme katsayısı
Çelik: 1 / paslanmaz çelik: 0,7 / Pirinç: 0,5 / Alüminyum: 0,4 / Bakır: 0,3
Histerezis [Sr nin % si]
3...15
Anahtarlama noktasında kayma [Sr nin % si]
-10...10
Çalışma Koşulları
Çalışma sıcaklığı [°C]
-25...70
Koruma
IP 68; ("Coolant")
Testler / Onaylar
EMC
EN 61000-4-2 ESD
4 kV CD / 8 kV AD
EN 61000-4-3 HF ışıması
10 V/m
EN 61000-4-4 Burst
2 kV
EN 61000-4-6 HF iletilen
10 V
EN 55011
Sınıf B
MTTF [yıl]
1528
UL onayı
Ta
0...40 °C
Enclosure type
Type 1
Güç kaynağı
Hazardous voltage
Dosya numarası UL
E174191
Mekanik özellikleri
Ağırlık [g]
27,1
Gövde
Diş yapısı
Montaj
çıkıntılı montaj
Boyutlar [mm]
M12 x 1 / L = 60
Diş tasarımı
M12 x 1
Malzemeler
Pirinç beyaz bronz kaplamalı; algılama yüzeyi: LCP beyaz; LED pencere: PEI; montaj somunu: Pirinç beyaz bronz kaplamalı
Gösterge / Kontroller
Gösterge
Anahtarlama durumu
4 x LED, sarı
Aksesuarlar
Aksesuarlar (içinde)
montaj somunu: 2
Açıklamalar
Paket miktarı
1 adet
Elektriksel bağlantı - fiş
Bağlantı
Soketli: 1 x M12; Kontaklar: altın kaplamalı
