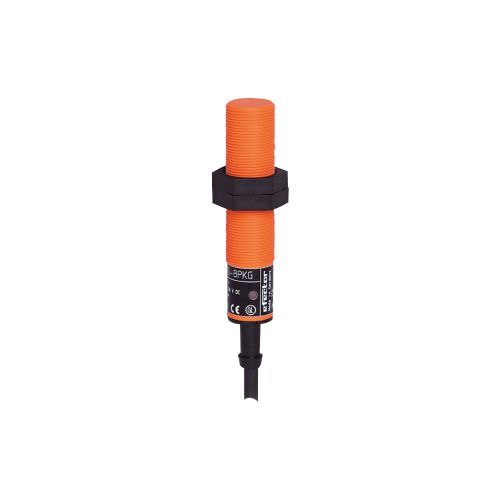

IG5401 IG-3008-BPKG İndüktif Sensör
- ıfm
- IG5401 IG-3008-BPKG
- Indüktif Sensör
Ürün özellikleri
Elektriksel yapı
PNP
Çıkış fonksiyonu
normalde açık
Algılama mesafesi [mm]
8
Gövde
Diş yapısı
Boyutlar [mm]
M18 x 1 / L = 80
Elektriksel özellikleri
Çalışma gerilimi [V]
10...36 DC
Akım tüketimi [mA]
15; (24 V)
Koruma sınıfı
II
Ters polarite koruması
evet
Çıkışlar
Elektriksel yapı
PNP
Çıkış fonksiyonu
normalde açık
Maks. anahtarlama çıkışı gerilim düşmesi DC [V]
2,5
Yük akımı (Sürekli) DC [mA]
250
Anahtarlama frekansı DC [Hz]
300
Kısa devre koruması
evet
Kısa devre korumasının cinsi
çıkış tarama
Aşırı yük koruması
evet
İzleme aralığı
Algılama mesafesi [mm]
8
Gerçek algılama mesafesi (Sr) [mm]
8 ± 10 %
Çalışma aralığı [mm]
0...6,5
Doğruluk / sapma
Düzeltme katsayısı
Çelik: 1 / paslanmaz çelik: 0,7 / Pirinç: 0,4 / Alüminyum: 0,3 / Bakır: 0,2
Histerezis [Sr nin % si]
1...15
Anahtarlama noktasında kayma [Sr nin % si]
-10...10
Çalışma Koşulları
Çalışma sıcaklığı [°C]
-25...80
Koruma
IP 67
Testler / Onaylar
EMC
EN 60947-5-2
MTTF [yıl]
1853
Mekanik özellikleri
Ağırlık [g]
126,1
Gövde
Diş yapısı
Montaj
çıkıntılı montaj
Boyutlar [mm]
M18 x 1 / L = 80
Diş tasarımı
M18 x 1
Malzemeler
PBT
Gösterge / Kontroller
Gösterge
Anahtarlama durumu
1 x LED, sarı
Aksesuarlar
Aksesuarlar (içinde)
montaj somunu: 2
Açıklamalar
Paket miktarı
1 adet
Elektriksel bağlantı
Bağlantı
Kablo: 2 m, PVC; 3 x 0,5 mm²
