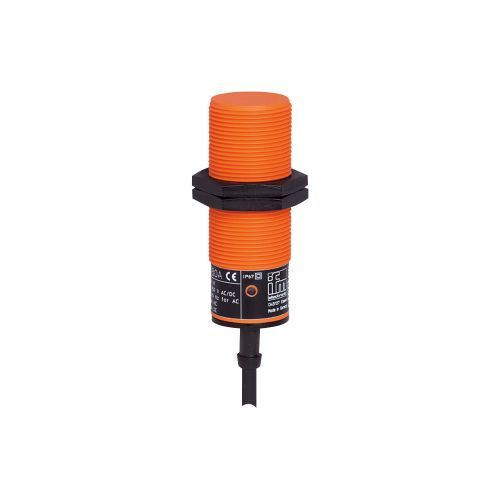

II0095 II-2015-BBOW İndüktif sensör
- II0095 II-2015-BBOW İndüktif sensör
- Plastik Gövde
- 5 mt Kablolu
|
Ürün özellikleri |
|||||
|
Çıkış fonksiyonu |
normalde kapalı |
||||
|
Algılama mesafesi [mm] |
15 |
||||
|
Gövde |
Diş yapısı |
||||
|
Boyutlar [mm] |
M30 x 1,5 / L = 81 |
||||
|
Elektriksel özellikleri |
|||||
|
Çalışma gerilimi [V] |
20...250 AC/DC |
||||
|
Koruma sınıfı |
II |
||||
|
Ters kutuplama koruması |
hayır |
||||
|
Çıkışlar |
|||||
|
Çıkış fonksiyonu |
normalde kapalı |
||||
|
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] |
6 |
||||
|
Maks. anahtarlama çıkışı gerilim düşmesi AC [V] |
6,5 |
||||
|
Minimum yük akımı [mA] |
5 |
||||
|
Maks. kaçak akım [mA] |
2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC) |
||||
|
Yük akımı (Sürekli) AC [mA] |
250; (350 (...50 °C)) |
||||
|
Yük akımı (Sürekli) DC [mA] |
100 |
||||
|
Yük akımı (Anlık) [mA] |
2200; (20 ms / 0,5 Hz) |
||||
|
Anahtarlama frekansı AC [Hz] |
25 |
||||
|
Anahtarlama frekansı DC [Hz] |
50 |
||||
|
Kısa devre koruması |
hayır |
||||
|
Aşırı yük koruması |
hayır |
||||
|
İzleme aralığı |
|||||
|
Algılama mesafesi [mm] |
15 |
||||
|
Gerçek algılama mesafesi (Sr) [mm] |
15 ± 10 % |
||||
|
Çalışma aralığı [mm] |
0...12,1 |
||||
|
Doğruluk / sapma |
|||||
|
Düzeltme katsayısı |
Çelik: 1 / paslanmaz çelik: 0,7 / Pirinç: 0,4 / Alüminyum: 0,3 / Bakır: 0,2 |
||||
|
Histerezis [Sr nin % si] |
1...15 |
||||
|
Anahtarlama noktasında kayma [Sr nin % si] |
-10...10 |
||||
|
Çalışma Koşulları |
|||||
|
Çalışma sıcaklığı [°C] |
-25...80 |
||||
|
Koruma |
IP 67 |
||||
|
Testler / Onaylar |
|||||
|
EMC |
|
||||
|
MTTF [yıl] |
607 |
||||
|
Mekanik özellikleri |
|||||
|
Ağırlık [g] |
180 |
||||
|
Gövde |
Diş yapısı |
||||
|
Montaj |
çıkıntılı montaj |
||||
|
Boyutlar [mm] |
M30 x 1,5 / L = 81 |
||||
|
Diş tasarımı |
M30 x 1,5 |
||||
|
Malzemeler |
PBT |
||||
|
Gösterge / Kontroller |
|||||
|
Gösterge |
|
||||
|
Elektriksel bağlantı |
|||||
|
Koruma gereklidir |
IEC60127-2 Sheet 1 e göre minyatür sigorta; ≤ 2 A; hızlı işleyen |
||||
|
Aksesuarlar |
|||||
|
Aksesuarlar (içinde) |
|
||||
|
Açıklamalar |
|||||
|
Açıklamalar |
|
||||
|
Paket miktarı |
1 adet |
||||
|
Elektriksel bağlantı |
|||||
|
Bağlantı |
Kablo: 5 m, PVC; 2 x 0,5 mm² |
||||
