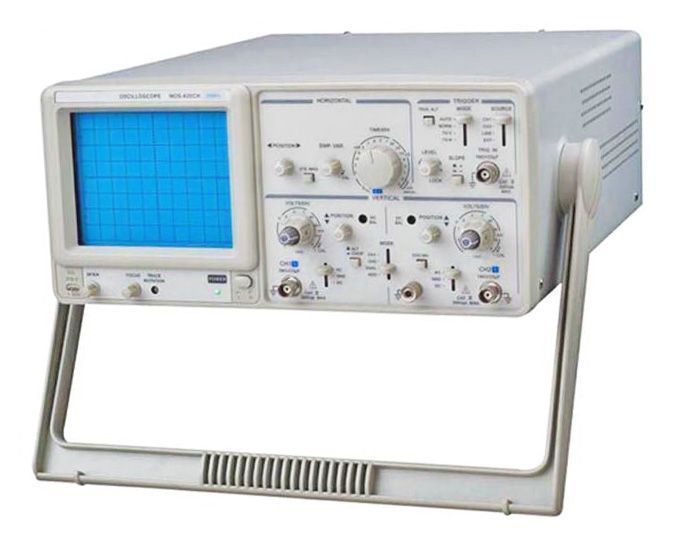

MOS 620 Analog Osiloskop 2X20 MHZ

Genel Özelikleri

Dikey sistemi:

Dikeyler çözünürlüğü:

8bits (28point/DIV)

Doğruluk:

± 3% ± 0.4mm ( × 5MAG: ± 5% ± 0.4mm)

Eşdeğer bant genişliği:

± 3% ± 0.4mm( × 5MAG: ± 5% ± 0.4mm) -3dB, Sine Interpolate

İnterpolasyon:

Sine/Line

Yatay Sistemi:

Maksimum Örnekleme Oranları:

20MS/s

Yatay çözünürlük:

10bit (100point/DIV)

Zaman tabanı:

0.2 μ s/DIV~10s/DIV ( × 10MAG:1s/DIV~20ns/DIV)

Süpürme modu:

AUTO, NORM, ROLL.

Dalga hızı genişletin Kaydedildi:

Maximum 100

Tetik:

Trigger preset: DIV2, 5, 8

Toplama:

Dual Channel Toplama:

10s/DIV~0.5 μ s/DIV:CHOP; 0.2ms/DIV~0.2 μ s/DIV: ALT

Toplama Süresi:

1024Byte/CH

Ekran:

Zaman bilgileri:

0.2s~5s Adjustable

Bellek Uzunluk Ekran:

1024Byte/CH

Referans Hafıza Uzunluk:

1024Byte/CH

RS232 aktarım hızı:

19200

Dikey Eksen:

Hassasiyet:

5mV~5V/DIV,10 steps in 1-2-5 sequence

Hassasiyet doğruluğu:

≤ 3%（× 5 MAG: ≤ 5%）

Vernier dikey hassasiyet:

To 1/2.5 or less of panel-indicated value

Frekans bant genişliği:

DC~20MHz( × 5MAG:DC~7MHz); AC coupling:Low limit frequency 10Hz.
(With reference to 100KHz, 8DIV. Frequency response with-3dB.)

Zamanı Rise:

Approx.17.5ns ( × 5MAG:Approx.50ns)

Giriş empedansı:

Approx.1M Ω /Approx.25pF

Kare dalga özellikleri:

Overshoot: ≤ 5%(At 10mV/DIV range);
Other distortions and other ranges:5% added to the above value

Dc denge kayması:

Adjustable on panel

Doğrusallık:

≤± 0.1DIV of amplitude change when waveform of 2DIV at graticule center is moved vertically

Dikey modları:

CH1 single channel; CH2 single channel;

DUAL:

CH1 and CH2 are displayed simultaneously.
ALT or CHOP selectable at any sweep rate;

ADD:

CH1+CH2 algebraic addition

Tekrarlama frekansı Doğrama:

Approx.250KHz

Giriş kaplin:

AC, GND , DC

Maksimum giriş gerilimi:

300Vpeak (AC: frequency 1KHz or lower);

* When set probe switch at 1:1, the maximum effective readout is 40Vpp(14Vrms at sine wave),or set probe switch at 10:1,the maximum effective readout is 400Vpp(140Vrms at sine wave).

Ortak mod reddetme oranı:

50:1 or better at 50KHz sinusoidal wave.
(When sensitivities of CH1 and CH2 are set equally)

Kanal arasındaki yalıtım:

(At 5mV/DIV range):＞1000:1 at 50KHz;＞30:1 at 20MHz

CH1 Sinyal çıkışı:

At least 20mV/DIV into a 50 Ω termination. Bandwidth is 50Hz to at least 5MHz

CH2 INV BAL:

Balanced point variation: ≤ 1DIV(Reference at center graticule)

Triggering:

Triggering source:

CH1, CH2, LINE, EXT

Kavrama:

AC: 20Hz to 20MHz

Eğim:

+/-

Hassasiyet:

20Hz~2MHz: 0.5DIV, TRIG-ALT:2DIV, EXT:200mV; 2~2MHz:1.5DIV TRIG-ALT:3DIV, EXT:800mV;

TV:

1DIV (: 1V EXT) daha Sync darbe daha

Tetikleme modu:

AUTO; NORM: TV-V: TV-H: (senkronizasyon sinyali negatif olduğunda TV-V ve TV-H Hem senkronize)

EXT tetikleme sinyal girişi:

Giriş empedansı /: Yaklaşık: 1M Ω / approx.25pF; Azami Giriş voltajı 300V (DC + AC tepe), AC: 1KHz daha Frekans yüksek değil

Yatay Eksen:

Tarama süresi:

0.2 μ Sec~0.5Sec/DIV, 20steps in 1-2-5 sequence;

Tarama süresi doğruluğu:

± 3%

Süpürme büyütme:

10 times

× 10MAG süpürme zamanı doğruluğu:

±5 %(20nSec~50nSec are uncalibrated);

Vernier süpürme zamanı kontrolü:

≤ 1/2.5 of panel-indicated value

Doğrusallık:

± 3%, × 10MAG: ±5 %(20nSec~50nSec are uncalibrated);

× 10MAG neden Pozisyon kayması:

Within 2DIV. at CRT screen center

X-Y Modu:

Hassasiyet:

Dikey eksen ile aynı. (X-ekseni: CH1 giriş sinyali, Y-ekseni: CH2 giriş sinyali.); Frekans bant genişliği: En az 500KHz DC; XY faz farkı: DC ~ 50KHz de ≤ 3 o

Z Ekseni:

Hassasiyet:

5Vp-p (Pozitif gidiş sinyal yoğunluğu azalır);

Frekans bandwidth:

DC ~ 2MHz

Maksimum giriş gerilimi:

30V (DC + AC tepe, AC frekans ≤ 1KHz)

Giriş direnci:

Approx.47K Ω

Kalibrasyon Voltajı:

Dalga Şekli:

Kare dalga Pozitif gidiyor;

Frekans:

Approx.1KHz

Doluluğu oranı:

48:52 içinde

Çıkış gerilimi:

2Vp-p ±% 2

Çıkış empedansı:

Approx.1K Ω

CRT

Türü:

6-inç dikdörtgen tipi, iç graticule

Fosfor:

P31

Hızlanma voltajı:

Approx.2KV

Etkili ekran boyutu:

8 × 10DIV (1DIV = 10mm (0.39in)

graticule:

iç

Rotasyon Trace:

sağlanan
