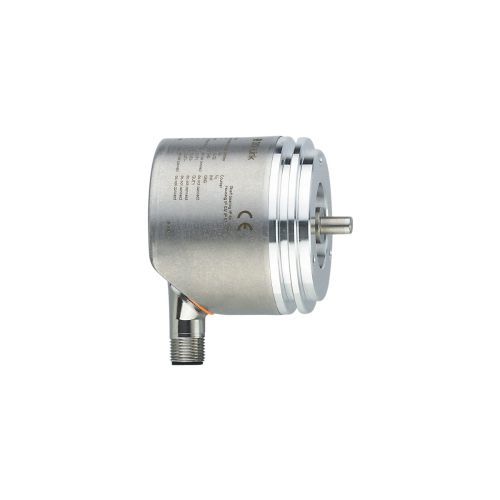

RUP500 Incremental Encoder
- İfm
- RUP500 Incremental Encoder
- Milli Ve Göstergeli Artımlı Enkoder
|
Uygulama |
|||||||
|
Fonksiyon prensibi |
artımlı |
||||||
|
Algılama sistemi |
manyetik |
||||||
|
Uygulama |
enkoder; Devir bekçisi; Sayıcı |
||||||
|
Elektriksel özellikleri |
|||||||
|
Çalışma gerilimi [V] |
4,75...30 DC |
||||||
|
Akım tüketimi [mA] |
< 350 |
||||||
|
Koruma sınıfı |
III |
||||||
|
Ters polarite koruması |
evet |
||||||
|
Maks. devir(elektriksel) [U/min] |
12000 |
||||||
|
Çıkışlar |
|||||||
|
Elektriksel yapı |
HTL/TTL |
||||||
|
Anahtarlama frekansı [kHz] |
1000 |
||||||
|
Fabrika ayarı |
|
||||||
|
Kısa devre koruması |
evet |
||||||
|
A ve B faz farkı [°] |
90 |
||||||
|
Ölçüm / ayar aralığı |
|||||||
|
Çözünürlük |
1...10000; (parametrelenebilir; Fabrika ayarı: 1024) çözünürlük |
||||||
|
Devir bekçisi |
|||||||
|
Anahtar açma noktası SP [U/min] |
-9994...9999 |
||||||
|
Anahtar açma noktası SP [Hz] |
-166,6...166,7 |
||||||
|
Anahtar kapama noktası rP [U/min] |
-9999...9994 |
||||||
|
Anahtar kapama noktası rP [Hz] |
-166,7...166,6 |
||||||
|
Sayıcı |
|||||||
|
Belirlenmiş ayar noktası |
1...9999 |
||||||
|
Doğruluk / sapma |
|||||||
|
Doğruluk [°] |
0,1 |
||||||
|
Yazılım / Programlama |
|||||||
|
Parametre ayar seçenekleri |
enkoder; Çözünürlük; Dönüş yönü; HTL; TTL; Devir bekçisi; Çözünürlük |
||||||
|
Arabirimler |
|||||||
|
Haberleşme arayüzü |
IO-Link |
||||||
|
Aktarım türü |
COM 2 |
||||||
|
IO-Link Revizyonu |
1.1 |
||||||
|
SIO-Mod |
evet |
||||||
|
Min. işlem döngü süresi [ms] |
2,3 |
||||||
|
Çalışma Koşulları |
|||||||
|
Çalışma sıcaklığı [°C] |
-40...85 |
||||||
|
Depolama sıcaklığı [°C] |
-40...85 |
||||||
|
Maksimum bağıl nem [%] |
95; (yoğunlaşmaya izin verilmez) |
||||||
|
Koruma |
IP 65; (gövdede: IP 67; milde: IP 64) |
||||||
|
Testler / Onaylar |
|||||||
|
Şok dayanımı |
|
||||||
|
Titreşim dayanımı |
|
||||||
|
MTTF [yıl] |
218 |
||||||
|
Mekanik özellikleri |
|||||||
|
Ağırlık [g] |
437 |
||||||
|
Boyutlar [mm] |
Ø 58 / L = 64 |
||||||
|
Malzemeler |
Flanş: Alüminyum; Gövde: paslanmaz çelik; fiş: paslanmaz çelik; gösterge penceresi: PEI |
||||||
|
Maksimum devir, mekanik [U/min] |
12000 |
||||||
|
Maks. başlangıç torku [Nm] |
1 |
||||||
|
Referans sıcaklığı torku [°C] |
20 |
||||||
|
Mil tasarımı |
yarı mil |
||||||
|
Mil çapı [mm] |
6 |
||||||
|
Mil malzemesi |
|
||||||
|
Maks. şaft yükü, eksene paralel (milin uç noktasında) [N] |
40 |
||||||
|
Maks. şaft yükü, eksene dik (milin uç noktasında) [N] |
60 |
||||||
|
Sabitleme parçası |
Senkro flanş |
||||||
|
Gösterge / Kontroller |
|||||||
|
Gösterge |
|
||||||
|
Elektriksel bağlantı |
|||||||
|
IO-Link |
Soketli: 1 x M12, merkezsel, eksenel olarakta kullanılabilir; Kalıplı gövde: paslanmaz çelik; Maksimum kablo uzunluğu: 100 m; (IO-Link: max. 20 m) |
||||||
|
şemalar ve grafikler |
|||||||
|
Pals diyagramı |
|
||||||
