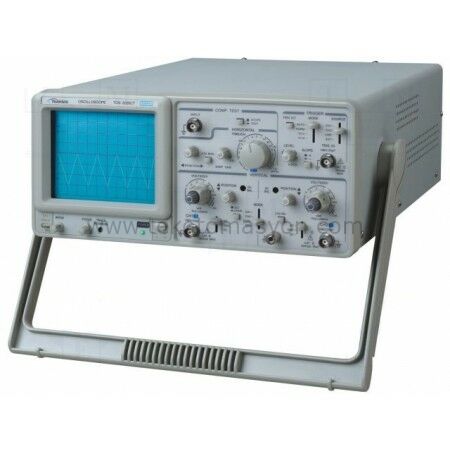

TOS-2020CT, 20MHz Analog Osiloskop (Component Testli)
18.967,55 TL
Kategori
Marka
Stok Kodu
ACJMSUZ1
Fiyat
450,00 USD + KDV
* 1.908,61 TL den başlayan taksitlerle!
- TOS-2020CT, 20MHz Analog Osiloskop (Component Testli)
- Twintex TOS-2020CT Komponent Testli 20MHz 2 Kanal Analog Osiloskop
- 20 MHz, 2 Kanal
- Mükemmel Hassasiyet (1mV/DIV)
- TV-V, TV-L X-Y Mod
- 20 MHz Analog Osiloskop
- Komponent Test Fonksiyonu
- 2 Kanal, CRT Ekran
- Sweep, Auto, Norm tetikleme
- 400V giriş, 200MS/s örnekleme
- COMPONENT TEST
- Bileşen test kartı, test edilen bileşen boyunca uygulanan bir sinüs voltajı (50Hz veya 60Hz) sağlar.
- Test nesnesindeki sinüs voltajı yatay sapma(V) ve voltaj düşmesi (test objesi boyunca akım) osiloskopun dikey sapması (I) için kullanılır.
- Bu V-I karakteristik eğrisi ile, bileşenin iyi veya hatası ölçülür.
- 1.Osiloskopun (sadece Tip T) bileşen test işlemi için ayarlanması için aşağıdaki adımları izleyin:
- a.TIME / DIV anahtarını X-Y konumuna getirin ve her iki dikey kuplaj anahtarını da DC konumuna getirin ve aynı zamanda h VOLTS / DIV düğmesini CH1 (X) 'i 5V / DIV’ye, CH2’yi (Y) 2V / DIV’ye getirin, ardından COMP.TEST SW To TEST konumu.
- b. Sonra, yaklaşık 5~6 DIV yatay çubuk grafiği ekranda görüntülenir.
- c. Grafiğin konumu CH2 POZİSYONU ve H-POZİSYON ile kontrol edilir.
- d. Bileşikler doğrudan test koduna bağlı olabilir. Sonra ekranda dalga formu şeması görüntülenir.
- 2. Test koşulu
- a. Direnç, kondansatör, bobin, diyot, zener veya bileşenlerin basit bir kombinasyonu test edilebilir.
- b. Test voltajı: yakl. 9V ACp-p
- c. Test sıklığı: 50 / 60Hz
- d. Test akımı: yakl. 0.6mA
- 3.
- a. Bileşen test işlevini kullanarak, osiloskopun yapmamasına neden olan CHCH ve CH2 girişine singal uygulamayın. Bileşen test modunda çalışır.
- b. Çubuk yağlanacağından X10 MAG anahtarına basmayın.
- c. Canlı devre (güç sinyalini çalıştırarak) bileşenini test etmeyin
